Nobreak Infinium Ragtech Reparo...


Olá amigos, esta semana em uma das empresas que presto serviço entrou um nobroak RAGTECH INFINIUM, equipamento de 1000VA, no qual apresenta entrada em bivolt 110/220v e com saída fixa em 115v.


Modelo já fora de linha, mas com bom desempenho e segurança apesar de não ser totalmente processado e contar com adaptadores lógicos de controle variável analógico( os 4 trimpots de ajustes) mas possui ajustes eletrônicos e analise da rotina em eepron (bios).


Pois bem o equipamento pertence há um cartório da cidade e segurava em sua saída 2 maquinas com seus respectivos monitores, ainda "de alto consumo CRT". Pois bem o equipamento armava e desarmava com "instalos".


Uma busca visivel no mesmo ,revelou um dos vários problemas. OS relês estavam ressecados e danificados em seu exterior e pedaços deste material plástico impediam os contatos da chave magnética "relês" e com isso não havia o correto funcionamento do mesmo.

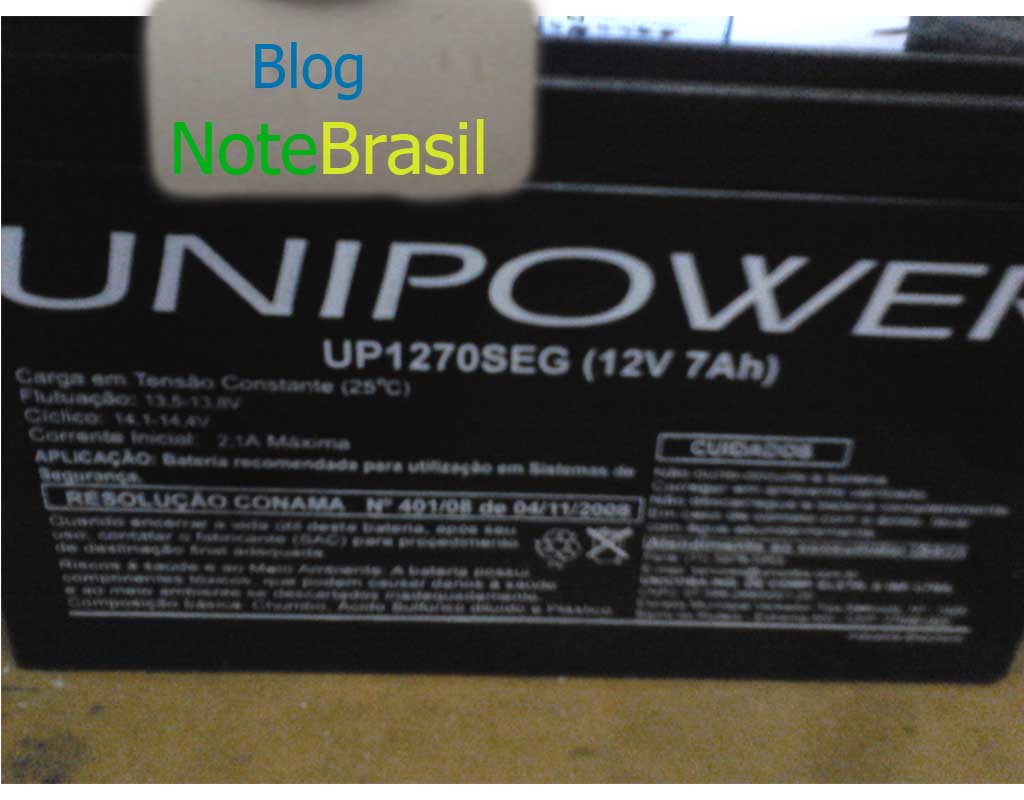

Efetuado troca dos mesmos e analisada as baterias contatei que estavam desgastadas e deveriam ser substituidas por outras novas 12V/7A.

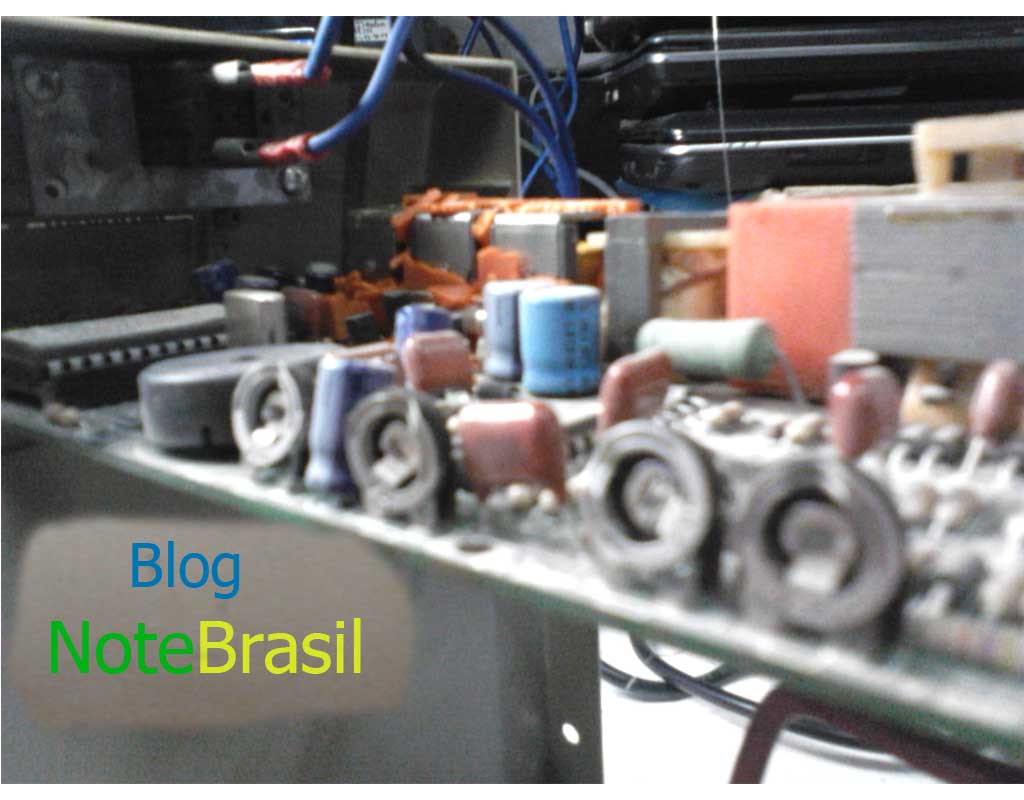

Com os relês trocados e baterias novas e varistor ok, efetuei o teste simples de saida em carga resistiva 200w 127v e com um multimetro com leitura TRUE RMS, constatei uma pequena variação de tensão na qual foi corrigida com os trimpots e confirmada com carga real de potência. a frequencia estava em 60hz, a fase em ótimo balanceamento com á saída estavel e o regulador de tensão da bateria ajustados ( este modelo trabalha com bateria em serie(12v+12v).


O mesmo ficou perfeito suportando 3 computadores e estabilizando picos de tensão e variação de energia no simulador controlado monofasico isolado de tensão ( um trafo com saida de 95v e variação max 220v A/C).


O valor ficou em 2 baterias de 12v/7a + serviço de reparo do Nobreak, totalizando R$188,00.

créditos:
bynelsinho
imagens próprias
apoio http://bynelsinho.blogspot.com

segunda-feira, 9 de janeiro de 2012

Reparando Samsung 2232bw


Olá amigos, estou um tempinho sem aparecer por aqui, devido ao natal , ano novo e outras coisas que aconteceram na minha vida, neste mundo corrido. Hoje na bancada tenho O monitor Samsung 2232BW plus.
Este monitor apresenta uma boa imagem e tempo de resposta de 2ms. Características importantes para jogos e outras aplicações.


O problema comum deste monitores em geral é capacitor na fonte interna e limpeza dos contatos da placa lógica e flat cable. Chegou na oficina somente com o power led ligando.


Desmontei todo equipamento e troquei todos os capacitores danificados por outros novos e demelhor qualidade, que garante uma vida útil maior. Também o conector do flat apresentava mal contato, mesmo com a fonte reparada a tela ficou branca, com ose estivesse sem sinal. Removi o flat e após a limpeza com uma borracha macia e limpa contatos voltou a funcionar com uma ótima imagem.


depois de um tempo ligado, percebi também que o botão power estava demorando a responder, removi e verifiquei no multimetro, que o mesmo apresentava falhas de conexão interna. utilizei uma estação de trabalho guerreira ESD-850 e removi mini power da placa de fibra de vidro, poderia utilizar ferro de solda, mas em alguns casos machuca a placa que ficaria frágil.


depois de colocado o mini-power o monitor respondeu prontamente e desta maneira o serviço estava concluído com exito. Não é muito comum todos estes problemas de uma só vez neste monitor, pode acontecer em casos esporádicos. Com toda certeza ele ainda vai funcionar por uns 4 ou 5 anos sem problemas. O reparo ficou em R$110,00
