Olá Amigos do Blog NoteBrasil , estou com mais uma postagem e desta vez( um pouco fora do padrão) com dicas e dúvidas dos leitores. Não tenho o hábito de fazer postagem com base em pedidos, sempre gosto de ter a liberdade de publicar minhas próprias dicas... mas Enfim; Vai ser bem longa está postagens!!!
Hoje estarei dando á dica de como remover o conector do RV-411, sem utilizar a estação de trabalho tradicional (na qual já publiquei anteriormente com a mesma), farei tudo com apenas um ferro de solda hikari 60W.
defeito;
Não liga nada e conector ruim, segundo o cliente...
Vamos ao passo á passo;
Remova a bateria para evitar curto-circuito e dar inicio ao acesso aos parafusos...
desmonte o notebook removendo todos seus parafusos inferiores e também da tampa de serviço onde se encontram memorias. HD,WIFI etc...
Retire o Driver de DVD, que te dará acesso as travas da carcaça e o parafuso fixador, remova este parafuso que geralmente passa por despercebido...
Com uma cartão-espátula OU chave (mini-fenda), destrave á carcaça inferior da superior...

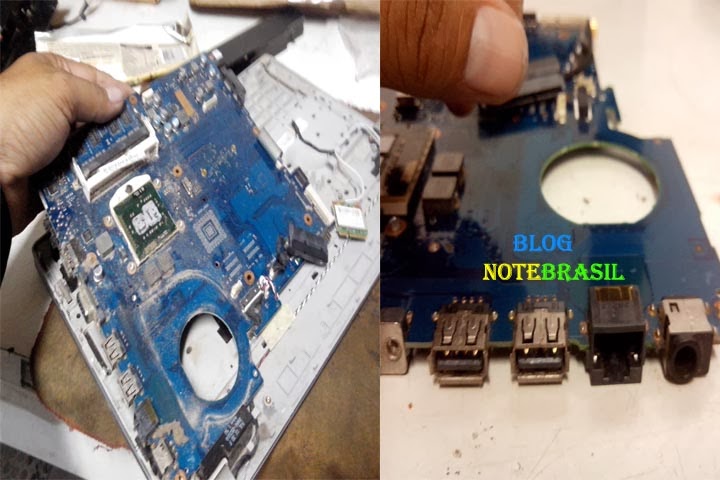

Neste ponto você já terá acesso á placa mãe mas devemos removela completamente para verificar todos seus pontos críticos...
existe 3 parafusos fixando á placa-mãe e um na WIFI que está anexa, também todos os cabos espalhados pela MOBO vga/som/teclado/touth pad....
com á MOBO na mesa, podemos verificar que realmente o conector está danificado e o passo agora é remove-lo...
Separe o conector novo ;
Com o ferro de solda é difícil, mas possível, o processo e segredo para remover, é aquecer todos os pinos do conector e puxar com alicate ou outra ferramenta que não deixe o calor queimar seus dedos, se tiver uma base de fluxo de solda ajuda bastante á acelerar o proceso de aquecimento...
para colocar é o mesmo com a diferença de fazer força para baixo com o alicate e fixar o conector na sua posição...
Veja que mesmo com o ferro de solda "sujo" (oxidado) voce pode limpar o mesmo com uma bucha umidecida e melhorar a propagação térmica.
Lembrando que não faço isso com o ferro de solda, apenas estou demostrando que mesmo com este ferro de 60W oxidado é possível trocar sem mistério o conector!!!!
Depois desta etapa o conector está no lugar porém ainda não está totalmente preso eletricamante a placa mãe(MOBO)...
O fatality final é; esquentar á solda novamente e pressionar mais forte o conector para baixo, até chegar ao nivel da MOBO que ficar na posição correta...
atenção;
Este processo realizado em 2 etapas ( forma errada) foi feito com o propósito de que mesmo ainda não ter efetuado uma solda perfeita, desejável, Você pode executar a correção. Vale lembrar, que o correto e soldar de uma única vez o conector e nivelar, pois a solda "requentada" pode deixar uma resitência e perder aderência e a consequência, é aquecimento no conector e falta de amperagem para MOBO trabalhar corretamente...
Voce deve agora, testar seu serviço e para isso não precisa montar o notebook todo, com a MOBO na mesa conecte o cabo de força da fonte no conector que você acabou de soldar.
verifique se a luz piloto de carga e funcionamento acende. Se isso ocorrer, parabéns, voce conseguiu realizar com sucesso á troca do JAC-POWER e certamente ao montar o notebook vai funcionar...
Considerações finais:
Caso não acenda o led piloto, reveja sua solda e tenha certeza que o pino do JAC-POWER não está encostando nos outros terminais da MOBO, caso isso ocorra pode provocar curto e não ligar. Remova o conector e execute novamente limpando toda área onde será fixado o conector!!!
O processo para remontar é simples e apenas requer atenção...boa sorte!!!
