Reparando Samsung RV411

Olá amigos do blog NoteBrasil, estou de volta e com com u mreparo semelhante da postagem anterior. a diferença que este trocaremos o conector do "jacpower" ou simplesmmente conector interno da placa-mãe. Na oficina o equipamento deu entrada com o seguinte parecer; o equipamento está faíscando e pegou fogo no conector do Notebook.

Realmente observando lateralmente, verifiquei que era bem grave este fato. Também percebi que o teclado não havia 2 teclas e restava saber se o equipamento estava ligando "modo bateria" e se o teclado apesar da ausência das teclas estava operante.

Antes de desmontar o equipamento, alerto para o fato deste modelo ser bem chato efetuar uma simples troca de teclado e outros serviços comuns. Na verdade não tem jeito ,tem que desmontar tudo e retirar a placa-mãe para analisar o "estrago no conector".

Com a placa-mãe em mãos percebi que realmente o pior era somente sua parte externa do conector e que o fogo relatado pelo cliente não danificou a placa-mãe. Observe que a causa provavel, ocorreu pelo fato do equipamento exigir uma demanda de energia (Ampéres) e o conector não está bem acoplado com o outro da fonte de alimentação. Adaptadores ou mesmo a fonte original devem estar bem firmes e sem "folgas".

Utilizando uma estação de retrabalho padrão ESD-850 e uma temperatura favorável é possível remover o conector danificado sem estragar ou marcar á placa-mãe (MOBO). Os furos devem está bem limpos e visíveis para receber o novo conector. Se preferir pode utilizar o bom e velho HICARI no lugar da estação de retrabalho, mas deve ter atenção para não borrar ou causar mais problemas.

Após a ressolda do novo conector e limpeza do local, resta conferir o serviço com uma inspeção visual e ligar todos os cabos eflats na MOBO. estando tudo ok efetuamos um teste básico no power e conector "jacpower".

Repare que neste caso não efetuamos um recondicionamento do conector, foi trocado por um novo.

Com o equipamento parcialmente montado, chega a hora de testar todo o conjunto e verificar se a bateria está recarregando e se o som está ok, assim como tela e touth pad/ teclado. Não é demais lembrar, que este teste serve para conferir se tudo está "conectado internamente". Existe casos que vários técnicos se esquecem de plugar os conectores do touth e do som.

Agora tudo funcionando, podemos concluir o fechamento definitivo do equipamento e partir para os demais problemas se houver, no caso "softwares" sistema ou reinstalação de drivers.

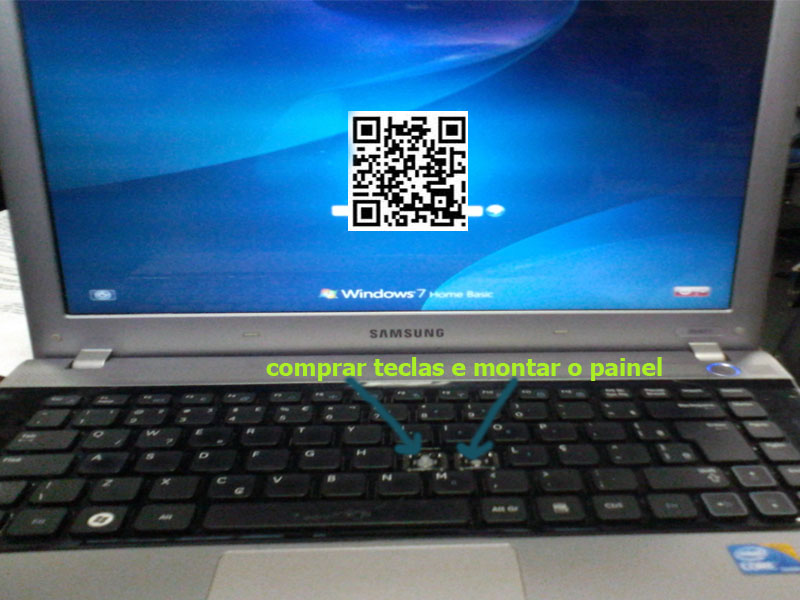

Se o teclado estiver com teclas faltando, mas ainda funcional, você pode arrumar ou encomendar no mercado livre, somente as teclas que desejar. Na média 10,00 reias por tecla e montar no painel do mesmo. A montagem é simples e requer somente um pouco de lógica e paciencia. Pois os eixos dos amortecedores e fixadores das teclas em geral, fazem um X na base e travam com a tecla correspondente, tudo com uma pequena pressão.

créditos:

bynelsinho

imagens acervo próprio Blog NoteBrasil

Notebrasil.blogspot.com.br

Reparando ACER 4720Z

Olá amigos do Blog NoteBrasil, Hoje a primeira postagem de 2013 e espero que não seja há última. Nem sempre consigo tempo para editar imagens e postar para vocês. Esta vida de técnico de informática e Eletrônica é muito frenética! Vamos a dica de Hoje, na bancada tenho o ACER 4720Z, um notebook fora de linha e ainda muito útil para textos pequenos gráficos e planilhas em geral.

O equipamento deu entrada na minha bancada com o seguinte sintoma; Não liga e não carrega á bateria. Como utiliza processador Intel, já deixei de lado a suspeita do chip BGA defeituoso, mas pode ocorrer falhas neste componente "chipset" gráfico em casos isolados.

Retirei a bateria e desmontei o equipamento com cautela, já que este modelo tem bastante parafusos e 2 em especial travam a carcaça. A desmontagem é relativamente simples, porém devemos sempre atentar para não perder parafusos e ou cometer erros que agravem ainda mais o equipamento.

Com a placa-mãe em minhas mãos, observei que havia um pouco de sujeira na cooler e isso pode ocasionar excesso de temperatura, que para este equipamento pode ser fatal.

Um olhar mais atento, já revela o provável defeito de imediato. O conector "jac-power" está danificado. Havia um rompimento em seu pino central B+. Este problema impede o notebook de ligar . (Fato que estava ocorrendo).

Temos 2 possibilidades para este caso e ambas dependem da disponibilidade e bom senso. A primeira seria de trocar todo conector por um outro novo ( geralmente tem de encomendar 3-7 dias) ou a forma mais simples e funcional. Trocar o pino central externo por um outro de mesmo calibre e condutibilidade.(fio cobre)

Efetuado o reparo deste conector, passemos agora a analisar a placa-mãe se não tem mais algum problema ou sujeira que possa impedir de funcionar corretamente. Agora aproveitando o equipamento aberto, efetuar uma limpeza no dissipador e ventoinha.

Com todas as peças internas no lugar e tudo revisado, podemos testar a placa-mãe e verificar se a mesma acende e recarrega a bateria, caso negativo observar estado da bateria "tempo de vida" e ou regulador de tensão próximo ao conector da mesma.

Agora com tudo montado e todos os cabos e Flat travados, podemos testar todo equipamento e confirmar que o problema está resolvido e o Notebook agora pode continuar exercendo suas funções até o novo fatídico dia!!!

Recomendo periodicamente efetuar uma limpeza interna no equipamento , pelo menos uma vez a cada seis meses. Não obstruir as saídas de ar e trabalhar com temperaturas externas abaixo de 30 Graus Celsius.
